航测、倾斜摄影、正射影像处理台式、便携、集群硬件推荐2021v2
报价更新日期：2021/06/18
调价原因：今年芯片短缺，价格变动太频
主要内容
（1）台式图像处理工作站配置方案
（2）便携图像处理工作站配置方案
（3）倾斜摄影图像处理多机集群配置方案
（4）迷你移动式图像处理集群配置方案
在测绘行业无人机航拍影像应用越来越广泛，数据量越来越大，市场上需要计算处理设备从台式到移动便携式、多机集群、移动式多机集群等…
西安坤隆计算机公司自2013年专注无人机航拍影像处理应用至今，我们积累大量不同时代硬件的各种规格、不同规模的性能测试数据，以及多年丰富成功案例,拥有经验丰富的测试工程师和技术支持工程师、拥有多年硬件配置与性能优化经验.
进入2020年，针对最新上市计算架构，针对倾斜摄影建模、正射影像处理等应用，我们再次推出配置更好、速度更快、机型丰富的多种解决方案---台式工作站、移动工作站、多机集群、移动集群等，显著技术特点：
- 所推荐机器硬件配置，其CPU+GPU性能、内存和硬盘io、网口端口，计算过程的每一个环节性能最大化、无瓶颈、无死角.
- 针对不同的计算规模、不同的预算，给出完整完美、还可靠的计算解决方案。
- 保证不同的影像处理软件（如：Context Capture、Pix4D、Inpho、大疆智图等），工作站处理性能发挥到极致

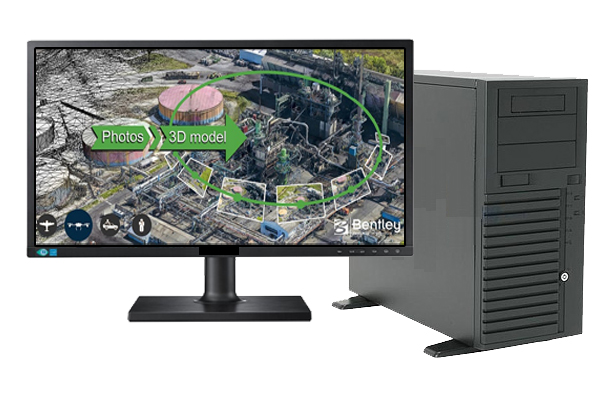

(一). 台式(单机)图像处理工作站硬件配置推荐
相关机型：H390
基于办公静音环境下，面向倾斜摄影/正射影像的空三处理、三维建模等
技术要点：
采用intel第10代超高频处理器（10核5.1GHz）
内存最大容量128GB DDR4 2933
配置图灵架构的RTX二代显卡
配置2.5G以太电口
整机性能全方位优化
总之，这是目前（2021年3月）市场上最快的台式图像处理工作站，
基准数据处理时间参考：
基准数据量：图片3860张，分辨率6000x4000
|
NO |
配置 |
空三处理时间 |
建模时间 |
总处理时间 |
平均处理能力 |
|
1 |
1小时10分 |
40时19分 |
41时29分 |
93张/时 |
|
|
2 |
1小时10分 |
42时39分 |
43时49分 |
88张/时 |
|
|
3 |
1小时10分 |
40时19分 |
45时02分 |
85张/时 |
提供远程测试验证上述数据
台式图像处理工作站硬件配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
H380 14948-SAX |
8核4.9GHz/水冷/48GB DDR4 /RTX3060 12GB /960GB SSD +4TB SATA企业级/塔式(750w)/27寸-4K图显 |
29000 |
高性价比 |
|
2 |
H390 14964-SAX |
10核4.9GHz/水冷/64GB DDR4 /RTX3070 8GB /960GB SSD +4TB SATA企业级/塔式(750w)/27寸-4K图显 |
37000 |
理想型 |
|
3 |
H390 15164-SBX |
10核5.1GHz/水冷/64GB DDR4 /RTX3080 10GB /1.9TB SSD +6TB SATA企业级/塔式(750w)/27寸-4K图显 |
51900 |
高速型 |
|
4 |
H390 15264-SBX |
10核5.2GHz/水冷/64GB DDR4 /RTX3090 24GB /1.9TB SSD +6TB SATA企业级/塔式(750w)/27寸-4K图显 |
57000 |
完美型 |
|
5 |
H380 152128-MBX |
10核5.2GHz/水冷/128GB DDR4 /2*RTX3080 10GB /1.9TB SSD +8TB SATA企业级/塔式(750w)/27寸-4K图显 |
77500 |
高速增强型 |
|
6 |
H380 152128-MB2X |
10核5.2GHz/水冷/128GB DDR4 /2*RTX3090 24GB /1.9TB SSD +8TB SATA企业级/塔式(750w)/27寸-4K图显 |
89990 |
极致型 |
|
7 |
H380 152128-MBT |
10核5.2GHz/水冷/128GB DDR4 /RTX 3090 24GB /2TB M2.SSD +10TB SATA企业级/塔式(750w)/75寸-4K触摸大屏 |
97000 |
会议中心展示型 |
#p#page_title#e#
（二）倾斜摄影建模硬件配置方案（移动便携式工作站）
这是目前市场上最快的便携式移动计算架构、拥有最高的计算处理能力10核5.1GHz，内存最大配置128GB内存，配置最新图灵架构的RTX显卡（最大2块）
定位于移动式倾斜摄影的空三处理、三维建模、正射影像处理，比市场上的工控机计算机、笔记本电脑的计算和存储能力高出一大截，同时保证绝对的高移动高性能.
2.1 单屏便携配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
P380 14948-SAX |
8核4.9GHz（水冷）/48GB/RTX3060 12GB /960GB SSD +4TB SATA企业级/便携一体式(650w，17寸高清） |
53000 |
高性价比 |
|
2 |
P390 14964-SAX |
10核/4.9GHz（水冷）/64GB/RTX3070 8GB /960GB SSD +4TB SATA企业级/便携一体式(750w，17寸高清） |
61500 |
理想型 |
|
3 |
P390 15064-SBX |
10核5.0GHz（水冷）/64GB/RTX3080 10GB /1.9TB SSD +4TB SATA企业级/便携一体式(750w，17寸高清） |
77000 |
高速型 |
|
4 |
P390 151128-SBX |
10核5.1GHz（水冷） /128GB/RTX3080 24GB /1.9TB SSD +10TB SATA企业级/便携一体式(750w，17寸高清） |
79990 |
高速增强型 |
|
5 |
P390 151128-SBT |
10核5.1GHz（水冷） /128GB/RTX3090 24GB /1.9TB SSD +10TB SATA企业级/便携一体式(750w，17寸高清） |
85000 |
完美型 |
|
6 |
P390G 151128-SB2T |
10核5.0GHz（水冷） /128GB/2*RTX3090 24GB /1.9TB SSD +10TB SATA企业级/便携一体式(1000w，17寸3840*2160） |
126000 |
极致型 |
2.2 三屏便携工作站配置方案
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
P380T 14948-SAX |
8核4.9GHz/48GB/RTX3060 12GB /960GB SSD +4TB SATA企业级/便携一体式(650w，三屏17寸高清） |
76000 |
高性价比 |
|
2 |
P390T 14864-SAX |
10核/4.8GHz/64GB/RTX3070 8GB /960GB SSD +4TB SATA企业级/便携一体式(750w，三屏17寸高清） |
83500 |
理想型 |
|
3 |
P390T 15064-SBX |
10核5.0GHz/64GB/RTX3080 8GB /1.9TB SSD +6TB SATA企业级/便携一体式(750w，三屏17寸高清） |
97000 |
高速型 |
|
4 |
P390T 15064-SBX |
10核5.0GHz/128GB/RTX3080 10GB /1.9TB SSD +8TB SATA企业级/便携一体式(750w，三屏17寸高清） |
99900 |
高速增强型 |
|
5 |
P390T 150128-SBX |
10核5.0GHz/128GB/RTX3090 10GB /1.9TB SSD +8TB SATA企业级/便携一体式(750w，三屏17寸高清） |
106000 |
完美型 |
|
6 |
P390T 150128-SB2T |
10核5.0GHz/128GB/双RTX3090 24GB /1.9TB SSD +10TB SATA企业级/便携一体式(1000w，三屏17寸高清） |
145000 |
极致型 |
#p#page_title#e#
（三）多机集群配置推荐
海量航拍影像数据计算量巨大，单机计算能力处理时间太长，效率低下，借助最先进的多机并行集群处理系统，进行空三处理、三维建模，大幅缩短处理时间，
相关机型：
（1）图像处理工作站（计算节点）
机型：UltraLAB M390（2020年上市的最新机型）
技术特点：
采用intel第10代超高频处理器（配工业级水冷散热模块）、配备nvidia RTX 3080图像处理加速卡，网口配备10G，硬盘采用M2.SSD，保证硬件配置计算更强、io带宽更高、整机性能全方位优化，保证航拍影像数据处理最快计算能力。
（2）主控与存储服务器（存储节点）
相关机型：UltraLAB N630i（8盘位）、N630（16盘位）
技术特点：
CPU 采用 intel Xeon第二代可扩展处理器
高速缓存盘：配备M2.SSD确保数据处理的高速读写(读写3G/s以上)及超低io延迟、
配备并行存储：数据备份安全可靠、最大容量到112TB（8盘位）/240TB（16盘位）
网口:配备双40G光口，理论io带宽达到10GB/s
另外，整机性能全方位优化，保证航拍影像数据io最佳
这是目前（2021年6月份）市场上，最新最快的多机并行集群解决方案
支持远程操作、远程管理，系统管理员和使用者直接在办公室甚至异地进行操作。
方案1 高速无人机影像处理集群配置推荐（计算节点5个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
空三/三维运算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站级/4U机架式/10G光口/无显示器 |
5 |
38500 |
192500 |
|
2 |
主控与存储服务器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系统盘+2TB高速缓存盘+112TB并行存储/4U机架式/40G光口/27"4K图显 |
1 |
105000 |
105000 |
|
3 |
交换机 |
4个40G光口+24个10G光口 |
1 |
17600 |
17600 |
|
4 |
服务器机柜 |
42U，含PDU、托盘 |
1 |
4970 |
4970 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
1 |
4200 |
4200 |
|
6 |
倾斜摄影软件 |
集群软件 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
324270 |
|
|
安装调试费用：累计金额*8% |
|
|
25940 |
||
|
合计 |
¥350,210元 |
|
|||
方案2 高速无人机影像处理集群配置推荐（计算节点10个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
空三/三维运算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站级/4U机架式/10G光口/无显示器 |
10 |
38500 |
385000 |
|
2 |
主控与高速存储服务器N630 |
16核32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系统盘+2TB高速缓存盘+112TB并行存储/4U机架式/40G光口/27"4K图显 |
1 |
105000 |
105000 |
|
3 |
交换机 |
4个40G光口+24个10G光口 |
1 |
17600 |
17600 |
|
4 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
2 |
4970 |
9940 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
1 |
4200 |
4200 |
|
6 |
倾斜摄影软件 |
可选 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
521740 |
|
|
安装调试费用：累计金额*6% |
|
|
31300 |
||
|
合计 |
¥553,040元 |
|
|||
方案3 高速无人机影像处理集群配置推荐（计算节点20个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
空三/三维运算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933//RTX3080 10GB /500GB M2SSD工作站级/4U机架式/10G光口/无显示器
|
20 |
38500 |
770000 |
|
2 |
主控与高速存储服务器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系统盘+2TB高速缓存盘+112TB并行存储/4U机架式/40G光口/27"4K图显 |
1 |
105000 |
105000 |
|
3 |
交换机 |
4个40G光口+24个10G光口 |
1 |
17600 |
17600 |
|
4 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
3 |
4970 |
14910 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
2 |
4200 |
8400 |
|
6 |
倾斜摄影软件 |
可选 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
915910 |
|
|
安装调试费用：累计金额*4% |
|
|
36630 |
||
|
合计 |
¥952,540元 |
|
|||
方案4 高速无人机影像处理集群配置推荐（计算节点30个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
空三/三维运算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站级/4U机架式/10G光口/无显示器 |
30 |
38500 |
1155000 |
|
2 |
主控与高速存储服务器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系统盘+42TB高速缓存盘+112TB并行存储/4U机架式/40G光口/27"4K图显 |
1 |
105000 |
105000 |
|
3 |
交换机 |
6个40G光口+24个10G光口 |
2 |
17600 |
35200 |
|
4 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
5 |
4970 |
24850 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
2 |
4200 |
8400 |
|
6 |
倾斜摄影软件 |
可选 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
1328450 |
|
|
安装调试费用：累计金额*3% |
|
|
39850 |
||
|
合计 |
¥1,368,300元 |
|
|||
方案5 高速无人机影像处理集群配置推荐（计算节点60个）
|
1 |
空三/三维运算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站级/4U机架式/10G光口/无显示器
|
60 |
38500 |
2310000 |
|
2 |
主控与高速存储服务器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系统盘+2TB高速缓存盘+112TB并行存储/4U机架式/40G光口/27"4K图显 |
1 |
105000 |
105000 |
|
3 |
交换机 |
6个40G光口+24个10G光口 |
3 |
17600 |
52800 |
|
4 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
8 |
4970 |
39760 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
4 |
4200 |
16800 |
|
6 |
倾斜摄影软件 |
可选 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
2524360 |
|
|
安装调试费用：累计金额*2.5% |
|
|
63100 |
||
|
合计 |
¥2,557,460元 |
|
|||
方案6 高速无人机影像处理集群配置推荐（计算节点90个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
空三/三维运算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站级/4U机架式/10G光口/无显示器
|
90 |
38500 |
3465000 |
|
2 |
主控与高速存储服务器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系统盘+4TB高速缓存盘+112TB并行存储/4U机架式/40G光口/27"4K图显 |
1 |
105000 |
105000 |
|
3 |
交换机 |
6个40G光口+24个10G光口 |
4 |
17600 |
70400 |
|
4 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
12 |
4970 |
59640 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
6 |
4200 |
25200 |
|
6 |
倾斜摄影软件 |
可选 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
3725240 |
|
|
安装调试费用：累计金额*1.5% |
|
|
55870 |
||
|
合计 |
¥3,781,110元 |
|
|||
欲咨询机器处理速度如何、技术咨询、索取详细技术方案，提供远程测试，请联系
UltraLAB图形工作站供货商：
西安坤隆计算机科技有限公司
国内知名高端定制图形工作站厂家
业务电话：400-705-6800
咨询微信号：
