电磁仿真单机与集群方案对比：何时应该升级到集群计算？ ——从GHz到THz，从电小尺寸到电大目标，电磁仿真工程师的算力突围之路

时间：2026-02-25 21:43:18   来源：UltraLAB图形工作站方案网站   人气：121 作者：管理员

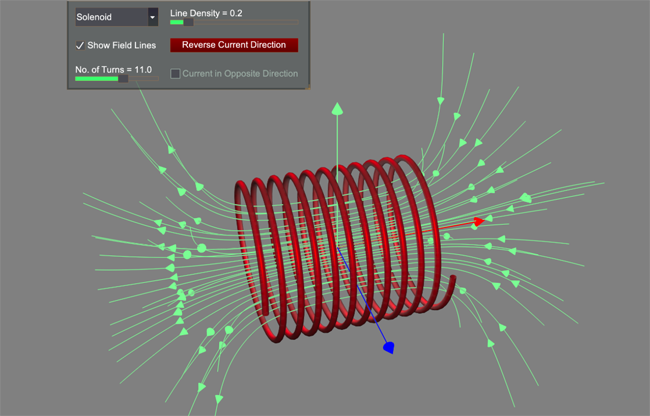

引言：当单机的风扇彻夜长啸，你是否该考虑集群了？

凌晨两点，实验室里那台配备了双路Xeon和1TB内存的UltraLAB图形工作站依然在轰鸣。ANSYS HFSS的求解进度条卡在了87%，任务管理器显示内存占用已达到980GB，而下一个频率点的离散扫频（Discrete Sweep）还未开始。你的手机震动，是导师发来的消息："这次5G基站阵列的S参数仿真，周一能出结果吗？"
你望着屏幕上那个复杂的64单元相控阵模型，陷入了沉思：是再加几条内存坚持一下，还是该向学院申请集群计算资源了？或者，投资一套小型集群方案是否更划算？
这是每一个从事电磁兼容（EMC）、天线设计、雷达散射截面（RCS）分析或高速互连信号完整性（SI）研究的工程师都会面临的算力临界点困境。
作为UltraLAB定制计算解决方案团队，我们在服务清华、北航、电科集团、华为2012实验室等顶级电磁仿真用户的过程中，深刻认识到：电磁仿真领域的"单机"与"集群"之争，绝非简单的"核数堆砌"或"预算多少"问题，而是由算法本质、模型电尺寸、扫频策略与数据粒度共同决定的工程经济学问题。
本文将从Maxwell方程组的数值求解底层逻辑出发，深度剖析电磁仿真中的硬件瓶颈，并给出科学、可量化的升级决策框架。


一、电磁仿真计算的物理本质与硬件需求特征

1.1 频域有限元法（FEM）的"内存墙"困境

以ANSYS HFSS为代表的频域求解器，采用有限元法离散Maxwell方程，最终归结为求解大型稀疏线性方程组：
Ax=b
其中 A 是复数稀疏刚度矩阵，其规模与网格未知数（未知电场分量）成正比。关键瓶颈在于：频域FEM主要采用直接求解器（Direct Solver，如MUMPS、PARDISO），需要进行矩阵的LU分解。
硬件需求特征：
  • 内存容量指数级增长：对于电大尺寸模型，矩阵因子化后的非零填充（Fill-in）导致内存需求与未知数的1.2-1.5次方成正比。一个1000万未知数的模型，峰值内存占用可能达到600GB-1TB。
  • 内存带宽敏感：LU分解过程中的大量随机内存访问，使得内存带宽（而非CPU核心数）成为性能瓶颈。实测表明，八通道DDR5（~400GB/s）相比四通道（~200GB/s），求解时间可缩短30-40%。
  • 并行扩展性受限：直接求解器的并行度受限于消元树（Elimination Tree）的深度，超过16-32核后，加速比急剧下降。

1.2 时域有限积分法（FIT）与有限元法（FEM）的差异化需求

CST Microwave Studio的时域求解器采用Leapfrog算法，具有显式迭代特征：
  • 内存需求线性增长：与网格数成正比，通常比同规模频域问题内存需求低1个数量级
  • 计算密集度高：每时间步长内为局部 stencil 计算，CPU缓存友好
  • GPU加速友好：CUDA加速可带来5-10倍性能提升，适合单机多卡方案

1.3 混合算法与多物理场耦合的现代趋势

现代电磁仿真已超越纯电磁范畴：
  • 电热耦合：天线辐射功率→热耗散→材料介电常数温度漂移→电磁性能变化
  • 电磁-结构耦合：高功率下的结构形变对相位的影响
  • 大规模系统级仿真：整车EMC、整机柜高速互连
这些场景往往涉及多尺度网格（从微米级PCB线宽到米级机箱）和宽频带响应（DC-100GHz），单机资源很快触及天花板。


二、单机方案的极限边界：UltraLAB工作站的能力象限

2.1 单机方案的甜蜜点

在以下场景，一台配置合理的UltraLAB高端工作站仍是性价比最优解：
场景A：电小尺寸/谐振结构精细分析
  • 模型尺寸 < 5个波长（λ）
  • 网格数 < 2000万
  • 扫频策略：插值扫频（Interpolating Sweep）或快速扫频（Fast Sweep）
  • 典型应用：手机天线、连接器、滤波器、PCB过孔优化
场景B：时域单次激励仿真
  • CST时域求解器，脉冲激励覆盖全频段
  • 可采用GPU加速（NVIDIA RTX 4090/A6000）
  • 内存需求 < 256GB
场景C：参数化扫描与优化设计前期
  • 利用单机的交互性优势，快速进行"what-if"分析
  • 基于DX（DesignXplorer）或Optimetrics的本地并行（Parametric Parallel）

2.2 单机硬件配置的黄金法则

针对HFSS等频域求解器，UltraLAB推荐以下单机极致配置：
UltraLAB EX650i 电磁仿真工作站
  • CPU：Intel Xeon W9-3495X（56核112线程，睿频4.8GHz）
    • 选型逻辑：八通道DDR5-4800，提供~460GB/s内存带宽，缓解直接求解器带宽瓶颈
  • 内存：1.5TB DDR5-4800 ECC REG（12×128GB）
    • 支持策略：应对2000万+未知数的大规模矩阵分解
  • 存储：系统盘2TB NVMe Gen4 + 高速缓存盘4TB NVMe U.2企业级
    • 用于存储庞大的因子化矩阵文件（.rst文件常达数百GB）
  • 加速：NVIDIA RTX A6000 48GB（用于SBR+射线追踪或AI加速网格划分）
性能基准：在上述配置下，求解一个1200万未知数的5G毫米波阵列天线（28GHz，离散扫频5个频点），可在18小时内完成，而普通双路服务器（256GB内存）将无法完成求解（内存溢出）。


三、集群计算的必要性：突破单机物理极限的四个信号

当你的仿真需求出现以下特征时，集群（Cluster）不再是可选项，而是必选项：

信号一：内存需求突破单节点上限（~2TB）

技术现实：目前主流服务器平台（Intel Xeon Scalable、AMD EPYC）的单节点最大内存容量受限于内存通道数与单条容量。即使使用12通道的Intel Max系列，实际配置超过2TB内存时，成本将呈指数级上升，且频率会降频至4000MT/s以下。
典型场景：
  • 整车（整车尺寸5米）宽带EMC分析（30MHz-1GHz），网格数 > 5000万
  • 超电大平台RCS分析（电尺寸 > 100λ），使用SBR+与MLFMM混合算法
  • 芯片-封装-系统（Chip-Package-System）协同仿真，跨尺度网格 > 1亿单元
集群优势：通过MPI（Message Passing Interface）分布式内存并行，将矩阵分块存储于多节点内存，突破单节点物理限制。

信号二：多频点/多端口扫描的"尴尬并行"

HFSS的离散扫频（Discrete Sweep）与端口激励求解具有天然的任务级并行性：
  • 每个频点独立求解（频域有限元）
  • 每个端口激励独立求解（线性系统右端项不同）
单机困境：即使拥有56核CPU，HFSS的单个频点求解只能利用8-16核（受限于直接求解器并行度），剩余核心空转。
集群方案：使用ANSYS DSO（Distributed Solve Option）或自定义Python调度脚本，将不同频点/激励分配至不同节点并行求解。一个8节点集群（每节点32核），可将100个频点的扫频任务从单机的200小时缩短至3小时（理想情况下）。

信号三：瞬态多物理场的时间步长累积

电磁-热耦合或电磁-力学耦合仿真需要数百至数千个时间步长或耦合迭代步：
  • 单机计算需要数周时间
  • 任何意外断电都需从t=0重新开始
集群价值：
  • 断点续算（Checkpoint/Restart）：利用集群存储系统定期保存状态
  • 作业调度（Job Scheduler）：SLURM/PBS Pro支持任务队列、优先级管理、资源预留
  • 高可用性：企业级集群的双路电源、ECC内存纠错、RAID存储冗余

信号四：设计优化与机器学习的算力饥饿

现代电磁设计已融入：
  • 遗传算法/粒子群优化：数百次重复仿真
  • 代理模型（Surrogate Model）：基于神经网络替代全波仿真，需批量生成训练数据
  • 不确定性量化（UQ）：蒙特卡洛分析需数千次采样
集群架构：此类易并行（Embarrassingly Parallel）任务适合采用"网格计算"（Grid Computing）模式，通过UltraLAB集群管理软件，将数百个小型任务分发至集群节点，实现近线性的加速比。


四、集群架构的关键技术瓶颈与UltraLAB解决方案

4.1 网络拓扑：被低估的"通信墙"

许多用户误以为"集群=多机堆叠"，却忽视了网络延迟对电磁仿真的致命影响。
技术细节： 频域FEM的分布式并行（Domain Decomposition Method, DDM）需要在子域交界面上迭代交换边界场值。若使用千兆以太网（延迟~100μs），通信时间将淹没计算时间。
UltraLAB集群方案：
  • 计算网络：InfiniBand HDR（100Gbps，延迟<1μs）或RoCE v2
  • 管理网络：独立千兆以太网，避免与计算流量争抢
  • 拓扑结构：Fat-Tree或Dragonfly+，确保任意两节点间无阻塞带宽

4.2 存储架构：并行文件系统的必要性

电磁仿真集群产生海量小文件与超大文件混合负载：
  • 网格文件（.msh）：数十GB
  • 结果文件（.fld）：每频点数十GB
  • 日志与中间变量：数百万个小文件
UltraLAB存储配置：
  • Lustre并行文件系统：聚合带宽>50GB/s，支持数千客户端并发
  • 分层存储：热数据（NVMe SSD池）+ 温数据（SAS HDD）+ 冷数据（磁带库/对象存储）
  • ** burst buffer技术**：节点本地NVMe作为计算缓存，减少对传统存储的随机IO冲击

4.3 软件许可（License）的集群适配

ANSYS HFSS、CST Studio等商业软件采用FlexNet许可，在集群环境下需配置：
  • License Server冗余：双机热备，避免单点故障导致全集群停摆
  • 模块计数管理：HPC Pack许可（如ANSYS HPC Pack 512）决定最大并行核数
  • ** token 竞争策略**：队列系统与License Manager联动，避免作业启动后因无License而挂起

五、决策矩阵：何时升级？如何升级？

基于上述分析，UltraLAB提出"三维决策模型"：
维度 单机方案（UltraLAB EX650i） 小型集群（4-8节点） 中大型集群（16+节点）
模型规模 < 2000万网格 2000万-1亿网格 > 1亿网格
扫频策略 插值扫频/快速扫频 离散扫频 < 50频点 离散扫频 > 100频点
内存需求 < 1.5TB 1.5TB-6TB（分布式） > 6TB
并行类型 共享内存（OpenMP） 混合并行（MPI+OpenMP） 纯MPI分布式
作业特征 交互式调试 批量参数化扫描 全自动优化/AI训练
投资预算 15-30万元 60-150万元 300万元+
运维复杂度 低（单机箱维护） 中（需基础IT支持） 高（专业HPC工程师）
升级路径建议：
阶段一（起步）：单台UltraLAB EX650i（56核/1.5TB内存），应对80%的日常仿真任务，预算可控，维护简单。
阶段二（扩展）：当遇到内存瓶颈时，不急于购买第二台大内存机器，而是采用"胖节点+调度"策略：保留EX650i作为前处理与后处理工作站，新增2-4台标准计算节点（256GB内存/每节点），通过10GbE网络组成迷你集群，运行DSO并行扫频。总投资增加40万，吞吐量提升3-5倍。
阶段三（集群化）：当团队规模>10人，年仿真任务>5000个，且涉及多物理场耦合时，部署UltraLAB Spectrum集群方案：16+节点，InfiniBand网络，Lustre存储，配合Slurm作业调度与ANSYS RSM（Remote Solve Manager）集成，实现仿真资源的池化管理。


六、隐性成本考量：TCO（总拥有成本）分析

许多实验室在购买集群时只关注硬件CAPEX（资本支出），却忽略了：
  • 功耗与散热：一台1kW工作站年电费约8000元，而一个32节点集群（每节点800W）年电费超20万元，且需专业机房空调（精密空调而非普通空调）
  • 人力成本：集群需要专业的Linux系统管理员、HPC工程师，年薪成本远超硬件折旧
  • 软件许可：HPC Pack许可费用常是硬件成本的2-3倍
UltraLAB的"轻量级集群"理念： 针对高校科研团队，我们提供预配置、预优化、预调试的Turnkey集群方案：
  • 出厂预装CentOS/Rocky Linux、Intel MPI、Ansys RSM
  • 提供基于Web的作业提交界面（Open OnDemand），降低非计算机专业用户的使用门槛
  • "工作站即集群头节点"架构：EX650i既可作为强力单机，又可作为集群登录/管理节点，保护初期投资


结语：没有最好的方案，只有最合适的算力

从麦克斯韦方程组的离散化到GHz频段的波束赋形，电磁仿真始终在追求"更电大、更宽带、更精确"的极限。单机与集群的选择，本质上是"交互响应性"与"极限吞吐率"的权衡：
  • 如果你需要随时调整模型、观察场分布、快速验证设计变更——单机工作站仍是你的主战武器。
  • 如果你面临的是标准化、批量化的仿真任务，内存需求无止境，且能容忍数小时的队列等待——集群计算将释放你的时间。
UltraLAB深耕电磁仿真计算领域多年，我们不仅提供从单节点到数百节点的全谱系硬件，更重要的是提供"仿真特征-硬件匹配"的咨询服务。无论你是面临毕业压力的博士生，还是规划实验室建设的PI，我们都能基于你的具体软件组合（HFSS/CST/FEKO/JMAG）、典型模型尺寸与预算约束，给出科学的算力规划建议。
算力的价值不在于堆叠，而在于让工程师的灵感不再等待。当你下一次看到HFSS的进度条停滞不前时，不妨联系UltraLAB，让我们帮你诊断：是再加一条内存，还是该迈向集群化的下一个阶段。
